PRODOTTI / SERIE GEARED

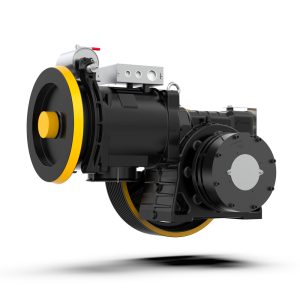

Geared SH190

ARGANO PER ASCENSORE

Il GEARED SH190 è un argano per ascensori e piattaforme elevatrici con portata massima fino a 1800 kg. Numerose opzioni ed esecuzioni speciali sono disponibili a richiesta.

Carico Statico Massimo

51 kN – 5200 kg

Portata Massima

1800 kg

Rapporto Riduzione

1/40; 1/51; 1/62; 2/59; 3/47

Capacità Olio

11,5 l

Gamma Potenza

50 Hz 4,2 ÷ 30 kW
60 Hz 4,7 ÷ 33 kW

VERSIONI DISPONIBILI

SH190 SSB

Freno Albero Lento

ACCESSORI

Microcontatti
Encoder
Protezione Puleggia
Telaio
Protezione Funi
Protezione Puleggia Deviazione

DOWNLOAD

SCHEDE TECNICHE

Scheda tecnica SH190 (PDF)

DISEGNI TECNICI

MANUALI TECNICI

CERTIFICATI

MUM0211_REV12 (PDF)

VIDEO CORRELATI
AL PRODOTTO

Istruzioni montaggio kit microcontatti apertura e usura freno EM124/ф124

Istruzioni montaggio kit microcontatti apertura e usura freno EM107/ф107

Sostituzione cuscinetto lato volano macchine geared serie SH

Istruzioni montaggio kit microcontatti apertura freno EM124/ф124

Istruzioni montaggio kit microcontatti apertura freno EM107/ф107

Disimballo macchine geared serie SH

Sostituzione volano e/o motore macchine geared serie SH

Istruzioni montaggio protezione puleggia di trazione su macchine geared serie SH

Istruzioni montaggio protezioni all’imbocco su macchine geared serie SH

Regolazione freno macchine geared serie SH

Sostituzione elettromagnete macchine geared serie SH
